紡織材料之織物篇（六）：針織物基本組織與性能

[編輯:Cyx]  [發布時間:2015-07-09]  []

　　針織物的結構是紗線彎曲成圈，縱向串套、橫向連接的紗線集合體。針織物的基本構成單元是線圈，線圈橫向連接的是緯編針織物的結構特征，線圈縱向連接的是經編針織物的結構特征。
　　一、緯編針織物的基本組織
　　緯編針織物的基本組織有，緯平組織、羅紋組織、雙反面組織及雙羅紋組織等幾種。
　　1.緯平組織

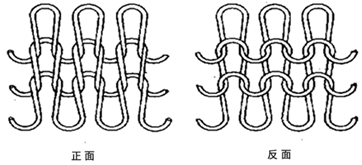

　　緯平組織又稱平針組織，是針織物中最簡單、最常用的單面組織。緯平組織由連續的單元線圈相互串套而成，織物同一面上的每個線圈的大小、性狀、結構完全相同。
　　

　　緯平針織物的正面均勻平坦、光澤較好，而反面粗糙，光澤較暗。織物縱向斷裂強力比橫向大，質地較薄，透氣性能好。在自由狀態時，緯平針織物有嚴重的卷邊現象，縱向邊緣沿線圈縱行反卷，橫向邊緣沿線圈橫向正卷。另外，緯平組織針織物容易脫散。
　　2.羅紋組織

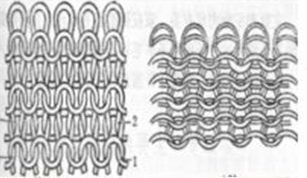

　　羅紋組織是雙面緯編針織物的基本組織，它是由正面線圈縱行和反面線圈縱行，以一定的組織相見配置而形成的組織。羅紋組織的每一橫列是由一根紗線編織，既編織正面線圈又編織反面線圈，織物的正反面相同，都呈現正面線圈的外觀。
　　

　　羅紋組織是彈性組織，在織物橫向受拉伸時，有較大的延展性和彈性，且密度越大彈性越好。羅紋組織是雙面結構，織物不易卷邊，也不易脫散。另外由于羅紋組織的反面線圈隱藏在正面線圈的后面，所以羅紋組織的厚度較厚，保暖性能較好。
　　3.雙反面組織
　　它是由正面線圈橫列與反面線圈橫列交替配置而成。在織物的兩面都呈現緯平組織反面的外觀。雙反面組織由于圈柱面的傾斜，使織物縱向縮短，增加了織物的縱密和厚度。織物縱向具有較大的延伸性和彈性，但容易沿順（或逆）編結方向脫散。雙反面組織織物手感厚實，保暖性好。
　　

　　4.雙羅紋組織
　　雙羅紋組織又稱棉毛組織，是由兩個羅紋組織交叉復合而成，在一個羅紋組織的線圈縱行之間配置另一個羅紋組織的線圈縱行，線圈的反面被相互覆蓋。因此，雙羅紋組織織物的正反面都具有緯編平針織物的正面線圈的形態，呈現縱向條紋，光潔度好。雙羅紋組織的延展性和彈性比羅紋組織要小，線圈的脫散性較小。
　　

　　二、經編針織物的基本組織
　　經編針織物的基本組織有經平組織、經緞組織和編鏈組織。
　　1.經平組織
　　在經平組織中，同一根紗線所形成的線圈交替排列在相鄰兩個縱行線圈中。織物的正反面都呈現菱形的網眼，由于線圈呈傾斜狀態，織物縱、橫向都具有一定的延展性。它最大的缺點是逆編結方向容易脫散，當一個線圈斷裂時織物易沿縱行分離成兩片。
　　

　　2.經緞組織
　　組織中的每根經紗先以一個方向有序地移動若干個針距，然后再順序地在返回原位過程中移動若干針距，如此循環編織。經緞組織的線圈形態接近于緯平組織，因此其卷邊性及其他一些性能類似于緯平組織。當織物中某一紗線斷裂時，也有逆編織方向脫散的現象，但不會在織物縱向產生分離。
　　

　　3.編鏈組織
　　每根經紗始終繞同一枚針墊紗成圈，形成一根連續的線圈鏈，分開口編鏈和閉口編鏈兩類。編鏈組織結構緊密，縱向延伸性小，不易卷邊。一般與其他組織復合織成針織物，可以限制織物縱向延伸性和提高尺寸穩定性。
　　

　　三、針織物的性能
　　1.伸縮性
　　伸縮性是針織物最明顯的特征，也是針織物與機織物最明顯的區別。針織物有較大的延伸性和彈性，可以隨人體的活動而自行擴張和收縮，穿著更貼身舒適，適于內衣和緊身衣飾。
　　2.柔軟性
　　針織物的線圈結構使紗線彎曲占有較多的厚度空間，而握持點作用相對較少，在外力作用時，線圈易于變形，加上針織紗線的捻度配置較小，故針織物觸摸柔軟。
　　3.多孔性
　　針織物的線圈結構使織物膨松性高，含有較多的空隙，為典型的多孔結構，故織物的透氣性和吸濕排汗性較好。而多空和相對表觀厚度較大，有利于較多的保留靜止空氣，可以提高服裝的保暖性。
　　4.抗皺性
　　針織物在受到外力作用產生彎曲和壓縮時，由于線圈可以彎曲、伸直變形和紗線接觸點來承力，而不是纖維的伸長，故很少塑變。當外力消失后，紗線在本身變形能的作用下可迅速恢復。
　　5.保形性和起拱性
　　針織物的伸縮性較大，在外力作用下容易變形，故織物的尺寸穩定性較差。但針織物的彈性變形量較大，故在小形變下保形性優良。反復疲勞作用，會使織物變形、起拱，但比機織物要好得多。
　　6.脫散性
　　針織物的線圈斷裂或失去串套聯系時，線圈在橫向外力作用下會依次由串套的線圈中脫出，這種織物分離解體的現象稱為脫散性。
　　7.成形性
　　成形性是針織物特有的一次成型的性能。
　　8.卷邊性
　　針織物在松弛狀態下，布邊發生包卷的現象稱為卷邊性。針織物在橫向和縱向的卷邊方向不同，織物在線圈縱行的邊緣向織物反面彎曲；而沿線圈橫列的邊緣向織物正面卷曲。
　　9.線圈歪斜
　　針織物在自由狀態下，線圈發生縱向傾斜的現象。
　　10.起毛及勾絲
　　針織物結構較松，所用紗線捻度較低，纖維易于從紗線中抽拔滑出而起毛起球，或被堅硬物勾出形成絲環，分別稱為起毛及勾絲。
　　紡織材料之織物篇（六）：針織物基本組織與性能
